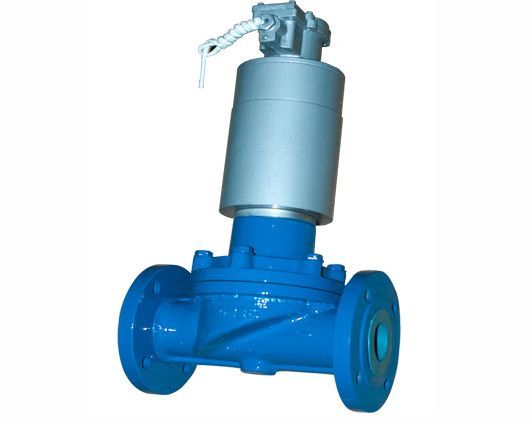

ZCM-K煤氣電磁閥
【ZCM-K煤氣電磁閥產品用途】：
適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
【ZCM-K煤氣電磁閥型號規格說明】：
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||
|
工作介質 |
煤氣、液化石油氣和天然氣 |
||||||||||||||||
|
介質溫度℃ |
-20~80 |
||||||||||||||||
|
環境溫度℃ |
-40~60 |
||||||||||||||||
|
公稱壓力(MPa) |
1.0 |
||||||||||||||||
|
工作壓差(MPa) |
0~0.03 |
0~0.1 |
|||||||||||||||
|
安裝方式 |
垂直安裝 |
||||||||||||||||
|
電源電壓 |
AC 220V其它規格可作特殊訂貨 |
||||||||||||||||
|
工作電流 (A) |
直流 |
0.13 |
0.17 |
0.41 |
0.71 |
1.1 |
|||||||||||
|
交流 |
0.13 |
0.17 |
0.41 |
0.71 |
1.1 |
||||||||||||
|
功率 (VA) |
直流 |
26 |
33 |
80 |
140 |
220 |
|||||||||||
|
交流 |
26 |
33 |
80 |
140 |
220 |
||||||||||||
|
防爆標志 |
E×dIIBT4 |
||||||||||||||||
【ZCM-K煤氣電磁閥外型連接尺寸】：
|
公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
210 |
130 |
95 |
65 |
46 |
14 |
2 |
4 -Φ14 |
|
20 |
153 |
92 |
3/4 |
210 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -Φ14 |
|
25 |
153 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -Φ14 |
|
32 |
176 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -Φ18 |
|
40 |
176 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4 -Φ18 |
|
65 |
- | - | - |
390 |
290 |
185 |
145 |
118 |
20 |
3 |
4 Φ18 |
|
80 |
- | - | - |
401 |
310 |
200 |
160 |
132 |
22 |
3 |
8 -Φ18 |
|
100 |
- | - | - |
408 |
350 |
220 |
180 |
156 |
24 |
3 |
8 -Φ18 |
|
125 |
- | - | - |
424 |
400 |
250 |
210 |
184 |
26 |
3 |
8 -Φ18 |
|
150 |
- | - | - |
515 |
480 |
285 |
240 |
211 |
26 |
3 |
8 -Φ22 |
|
200 |
- | - | - |
540 |
600 |
340 |
295 |
266 |
26 |
3 |
8-Φ22 |
|
250 |
- | - | - |
573 |
730 |
395 |
350 |
319 |
28 |
3 |
12-Φ22 |
|
300 |
- | - | - |
608 |
850 |
445 |
400 |
370 |
28 |
4 |
12-Φ22 |
|
350 |
- | - | - |
700 |
980 |
505 |
460 |
429 |
30 |
4 |
16-Φ22 |

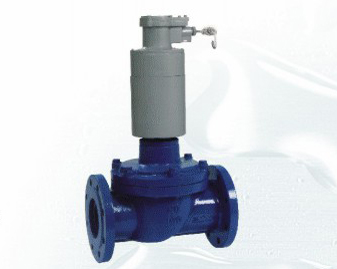

【ZCM-K煤氣電磁閥常閉型】：

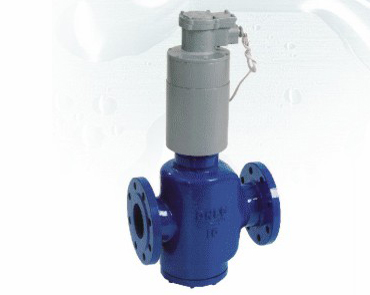

【ZCM-K煤氣電磁閥常開型】：
【ZCM-K煤氣電磁閥訂貨須知】：
1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
4.若已經由設計單位選定上正流體公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
【ZCM-K煤氣電磁閥安裝須知】：
1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。
如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，
如圖（四）分路裝置。注意：支路上的閥門平時須關閉。
4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
